La production de pièces moulées en fonderie demande une rigueur sans compromis. Entre les enjeux de sécurité, de performance et de conformité réglementaire, chaque paramètre compte. Maîtriser la qualité ne se limite pas à éliminer les défauts visibles : il faut anticiper les problèmes, tracer chaque étape, et s’adapter continuellement aux exigences du marché.
Introduction à la maîtrise qualité dans le moulage
Produire une pièce moulée sans défaut relève presque du défi permanent. Entre la préparation des moules, la fusion du métal et le refroidissement, les variables qui peuvent affecter la qualité finale sont innombrables. Ce n’est pas une question de chance. C’est une question de système.
Les fonderies les plus performantes ne laissent rien au hasard. Elles mettent en place des protocoles stricts, documentent chaque étape, forment leurs équipes régulièrement et investissent dans des équipements de contrôle capables. Sans cette approche structurée, les taux de rebut s’envolent, les clients se plaignent et la réputation de l’entreprise en pâtit. La maîtrise qualité en moulage reste un atout compétitif fondamental.

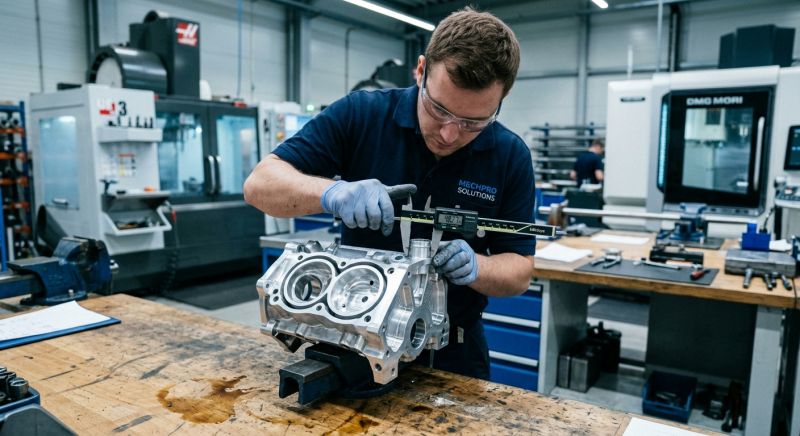

Contrôle dimensionnel et tolérance géométrique
Les tolérances géométriques constituent le cœur du cahier des charges pour tout client. Une pièce peut être conforme sur ses dimensions principales mais présenter des défauts de planéité, de cylindricité ou de parallélisme qui la rendent inutilisable. D’où l’importance cruciale de bien comprendre et respecter les tolérances imposées.
Dans ce contexte, Roanne Fonderie, spécialisée dans la production de pièces moulées haute performance, s’appuie sur des moyens de mesure ultraprécis pour garantir que chaque pièce répond aux normes les plus strictes. Les équipements d’inspection doivent être régulièrement étalonnés pour assurer la fiabilité des mesures.
Précision des cotes critiques
Chaque cote critique doit être vérifiée sur un échantillon représentatif de la production. On ne mesure pas toutes les pièces, bien sûr. Mais les contrôles doivent être assez fréquents pour détecter rapidement une dérive du processus. Les appareils de mesure varient selon la géométrie et la tolérance requise : pied à coulisse, micromètre, calibre de pression ou machine à mesurer tridimensionnelle pour les géométries complexes.
Vérification des tolérances géométriques
Au-delà des simples dimensions, la forme compte. Une perpendicularité incorrecte sur un alésage peut causer un serrage anormal lors de l’assemblage. Une planéité médiocre sur une surface d’appui crée des points de contact localisés. Ces défauts n’apparaissent pas toujours au premier coup d’œil. C’est pour cela qu’existent les mesurages de forme avec des appareils dédiés.
Équipements de mesure et étalonnage
Les équipements de mesure sont des investissements importants mais nécessaires. Une machine à mesurer tridimensionnelle coûte cher, oui. Mais elle permet de vérifier rapidement des géométries complexes et de générer des rapports traçables. L’étalonnage régulier de ces équipements reste obligatoire pour garantir la fiabilité des mesures. Sans cela, on obtient de fausses mesures et des acceptations d’erreur.
Paramètres matériaux et composition chimique
Un alliage ne se définit pas par son aspect, mais par sa composition chimique précise. Deux pièces apparemment identiques peuvent avoir des propriétés mécaniques très différentes si les proportions d’éléments d’alliage varient. C’est pourquoi le contrôle de la composition chimique dès la réception des matières premières s’impose comme une étape incontournable.
Analyse de la composition de l’alliage
La spectroscopie optique d’émission permet de vérifier rapidement la composition chimique du métal liquide. Cette technique est devenue un standard dans les fonderies modernes. Elle donne en quelques secondes les teneurs en carbone, silicium, manganèse, soufre, phosphore et autres éléments importants. Si la composition s’écarte des spécifications, on peut corriger avant de couler.
Propriétés mécaniques requises
La composition chimique influe directement sur la résistance à la traction, la dureté, l’allongement et d’autres propriétés mécaniques. Certains clients exigent des certificats de test de traction ou de dureté. Ces essais peuvent être réalisés sur des éprouvettes de coulée coulées en même temps que les pièces, ou directement sur des pièces échantillons selon le protocole convenu.
Traçabilité des matières premières
Toute matière première doit être traçable. Le fournisseur, la date de réception, le numéro de batch, la composition certifiée. Ces informations doivent être conservées et associées aux pièces produites. Si un problème survient en usage, cette traçabilité permet de remonter rapidement à la source et d’initier les actions correctives nécessaires.
Variables de process critiques en fonderie
Le process de moulage comporte plusieurs variables critiques qui influencent fortement la qualité finale. Une fusion trop chaude peut créer des structures grossières. Une température insuffisante peut provoquer des défauts de remplissage. Le timing du refroidissement joue aussi sur les propriétés mécaniques et la présence de défauts internes. Chacune de ces variables demande une surveillance attentive.
Température de fusion et de coulée
La température de fusion doit être suffisamment élevée pour que le métal soit fluide et homogène, mais pas trop pour éviter les reprise de gaz et l’augmentation de la taille des grains de cristallisation. Chaque alliage a sa gamme de température optimale. Les thermocouples de type K offrent une mesure fiable et continuée. Les enregistrements de température doivent être conservés pour chaque lot de pièces.
Vitesse et pression de remplissage du moule
Un remplissage trop rapide peut créer des turbulences, emprisonner de l’air et générer des soufflures. Un remplissage trop lent risque de solidifier prématurément les zones périphériques et de laisser des zones froides au centre. La pression de remplissage doit être adaptée à la géométrie de la pièce et au type de moule utilisé.
Temps de refroidissement et contrôle thermique
Le refroidissement contrôlé améliore significativement la structure interne de la pièce. Un refroidissement trop rapide crée des contraintes internes et des fissures potentielles. Un refroidissement trop lent favorise la ségrégation et les retassures. La gestion thermique du moule, par des coquilles, des noyaux en matière réfractaire adaptée ou des circuits de refroidissement, joue un rôle majeur.
Vide et dégazage du métal liquide
Les gaz dissous dans le métal liquide provoquent des porosités lors de la solidification. Le dégazage (par rotation, par injection d’argon ou d’azote) réduit la concentration de gaz avant la coulée. Certains processus utilisent aussi des traitements sous vide pour extraire les gaz dissous. Ces étapes prennent du temps et des ressources, mais le gain en qualité interne justifie l’investissement.
Défauts courants et méthodes de détection
Les défauts dans les pièces moulées prennent plusieurs formes. Certains sont visibles à l’œil nu, d’autres cachés à l’intérieur. Les techniques de détection doivent donc être variées et complémentaires pour couvrir l’ensemble des défauts potentiels.
Porosités, soufflures et retassures
Les porosités résultent du piégeage de gaz ou de la séparation de liquide lors du refroidissement. Les soufflures sont des bulles d’air emprisonnées. Les retassures apparaissent quand le métal se contracte en refroidissant et crée des vides. Ces défauts réduisent la résistance mécanique et peuvent entraîner une rupture inattendue en service.
Fissures et ségrégations
Les fissures se forment généralement lors du refroidissement en présence de contraintes thermiques élevées. Les ségrégations chimiques surviennent quand certains éléments d’alliage se concentrent différemment selon les zones de la pièce. Elles affectent les propriétés mécaniques locales et créent des zones fragiles.
Inspection visuelle et ressuage
L’inspection visuelle détecte les défauts de surface : porosité superficielle, crique, manque de matière. Le ressuage (ou pénétrant) est une technique classique qui utilise un liquide fluorescent ou colorant pour mettre en évidence les fissures de surface. C’est un contrôle peu coûteux, adapté aux pièces de géométrie simple.
Radiographie et contrôles non destructifs
Pour les pièces critiques, la radiographie X ou gamma permet de voir l’intérieur sans détruire la pièce. Les ultrasons offrent une autre approche pour détecter les défauts internes. Ces méthodes coûtent plus cher mais donnent une confiance élevée. Elles sont souvent imposées pour les applications de sécurité (secteur automobile, aéronautique, médical).
Traçabilité et documentation qualité
Une pièce sans traçabilité est une pièce suspecte. La documentation assure qu’en cas de problème, on peut remonter à toutes les décisions et conditions qui ont affecté la production. Elle protège aussi le producteur en cas de litige avec un client.
Enregistrement des paramètres de production
Chaque étape clé doit être enregistrée : date de fusion, température, composition chimique vérifiée, temps de coulée, moule utilisé, conditions de refroidissement. Ces données forment une traces numériques ou papier de chaque lot produit.
Certificats de conformité et analyses
Un certificat de conformité atteste que la pièce répond aux spécifications du client. Il s’accompagne souvent de rapports d’essais mécaniques, de résultats d’analyses chimiques et de photos des contrôles effectués. Ces documents sont conservés pendant une durée définie, souvent plusieurs années.
Traçabilité batch et numérotation des pièces
Chaque pièce ou groupe de pièces coulées ensemble doit recevoir un identifiant unique. Un code lot permet de relier la pièce finie à toutes les données de production. En cas de problème détecté en usage, on peut rapidement identifier toutes les autres pièces du même lot et initier un rappel si nécessaire.
Conformité aux normes et standards industriels
La fonderie moderne opère dans un environnement réglementaire précis. Des normes ISO encadrent le moulage, les essais mécaniques, les contrôles dimensionnels. Des certifications sectorielles témoignent du respect des standards spécifiques à chaque industrie.
Normes ISO applicables au moulage
La série ISO 8062 définit les classes de tolérances pour les pièces moulées. L’ISO 6506 couvre les essais de dureté. L’ISO 6892 concerne les essais de traction. L’ISO 1101 spécifie les tolérances géométriques et le tolérancement dimensionnel. Connaître et appliquer ces normes constitue un bagage minimum pour toute fonderie.
Certifications sectorielles
Selon le secteur d’activité du client, d’autres normes s’ajoutent. L’industrie automobile impose les normes IATF (Automotive Industry Action Group). L’aéronautique exige la conformité AS9100. Le secteur médical impose des normes de biocompatibilité. La validité de ces certifications dépend d’audits réguliers et du maintien des processus qualité.
Optimisation continue et amélioration qualité
La qualité n’est jamais un état définitif, c’est une quête permanente. Même les meilleures fonderies trouvent toujours des points d’amélioration.
Analyse des écarts et capabilité processus
La capabilité processus (Cpk) mesure la capacité du process à produire des pièces conformes. Un Cpk < 1,33 indique un processus insuffisant. Tracer l’évolution du Cpk sur la durée permet de détecter les dérives. Les cartes de contrôle (SPC) offrent une visualisation graphique et facilitent la détection des problèmes avant que les rebuts n’apparaissent en masse.
Retours d’expérience et traitement des anomalies
Chaque anomalie détectée, chaque réclamation client, chaque rebut offre une opportunité d’apprentissage. L’analyse des causes racines avec la méthode des 5 pourquoi ou un diagramme d’Ishikawa permet d’identifier les facteurs réels. Une action corrective bien ciblée élimine le problème à la source plutôt que de le corriger temporairement.
Conclusion
Produire des pièces moulées irréprochables n’est jamais une évidence. Cela demande une combinaison de discipline, d’investissements technologiques, de compétence humaine et d’une culture d’amélioration continue. Les paramètres à contrôler sont nombreux : composition, température, refroidissement, dimensions, traçabilité. Mais quand ces aspects sont maîtrisés, quand les équipes sont formées et impliquées, quand les outils de contrôle fonctionnent correctement, les taux de conformité s’envolent et la satisfaction client s’installe. C’est à ce prix que les fonderies conservent leur compétitivité dans un marché de plus en plus exigeant.
